VW純正ナビ　地デジ対応 の巻	その２
	目的の基板が取り出せました。

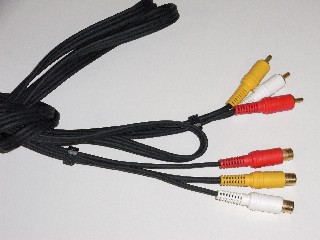

	ウチにころがってたＲＣＡピンジャックの中継ケーブルを使う事にします。 メスコネクター側を適度な長さでブッツリと切ります。

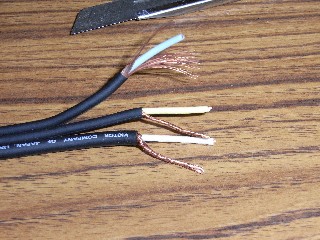

	カッターでシールド線を切らない様に外側の被覆を剥きシールド線を強めによっておきます。

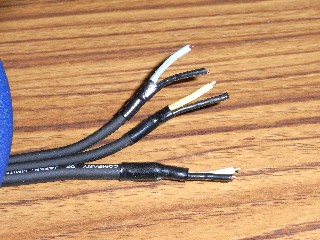

	熱収縮チューブ（ヒシチューブ）でシールド線を絶縁し　ちょっと太めのチューブで被覆の切断箇所を絶縁しました。 ナビ本体の中で他の電子部品とショートしちゃうと困るので完璧に絶縁します。

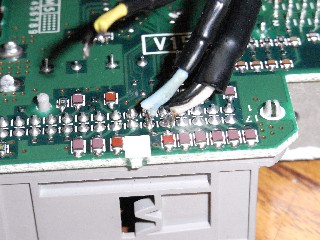

	基板上部のmilピッチコネクター裏に先程のRCAケーブルを半田付けします。 21pinがビデオ　22pinが音声 右　23pinが音声 左 その下の 5,6,7pinは何れもGNDです。
	RCAケーブルを通す為に元もと開いていた穴を広げます。

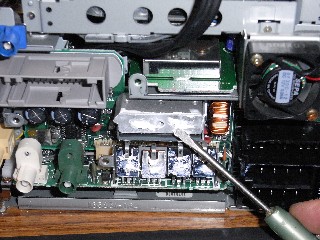

	裏蓋の切削クズを良く落として組み立てる訳ですが、その前に一手間！ 放熱性を向上させる為に各パワーデバイスにシリコングリスを塗ります。
