ガラスアンテナのRFアンプ の巻 |
その3 |

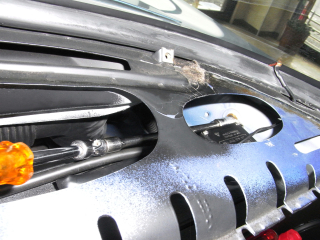

ユニバーサルジョイントとエクステンションで外しました。 | |

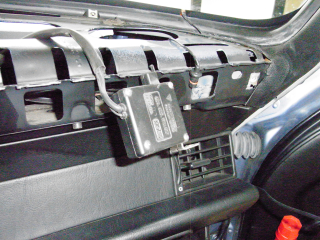

アンテナケーブルのカプラを外し、RFアンプを摘出した絵 コイツが壊れているのは明白なので、アンテナ線が直にヘッドユニットに繋がる様にしたいのだけれど・・・ |
|

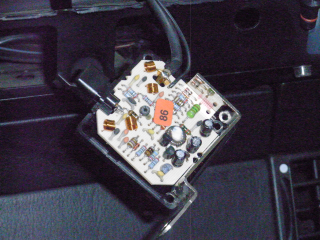

先ずはバラすでしょ(笑) な〜んだ トランジスター3つと電解コンデンサー3つも交換すれば、きっと直るよね! ん〜 でもアキバ行くの面倒臭いし かといって たかがトランジスタ3つの為に通販 有り得ないし・・・ そこで考えたのは線と線をぶった切って繋げるよりは、この中でジャンパーした方がオシャレ と言う結論! (イヤイヤイヤ オシャレって誰もこんなところ見ないし・・・ 外観は全くのノーマルだし・・・) |
|

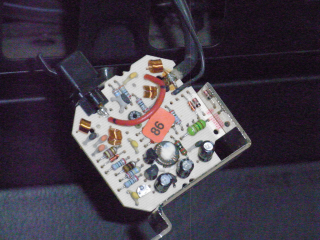

これがジャンパー線でアンテナ入力と出力を繋げたところ。 壊れているとは言え、ヘッドユニットから電源が供給され 変なノイズでも出されるのは良くないので電源から回路に行っているマイクロインダクタ(小さいチョークコイル)は削除! 入力や出力に繋がっているセラミックコンデンサーやら抵抗やらも削除! これで、一切の邪魔者は介さず回路的には直に繋がった状態なのです。 |
|

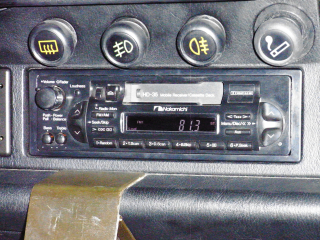

早速 キースイッチをONにしてチューナーをスキャンさせると、屋内であるにも関わらずFM東京もJウエーブもNHKも見事に捕まえられました。 しかも耳障りなノイズも無し! めでたし めでたし まぁ もし郊外で受信が宜しくない場合、RFアンプ(社外品)を追加する場合でもヘッドユニットへは標準のアンテナジャックでアンテナ線が直接来ている訳だから、極めて簡単な追加作業で済む と言うのも Goodです。 |
|
