ふつ〜の懐中電灯を ハイパワーＬＥＤに改造の巻

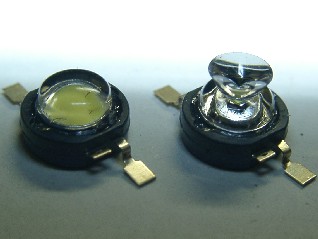

	友人からLUXEON（ルクシオン）のパワーＬＥＤチップを頂きました。 これで懐中電灯をＬＥＤ化しようと思います。 懐中電灯の反射鏡を有効に活用する為、右側のサイドエミッティングと言うタイプを使います。 左のはバットウイングという広照射角タイプ。

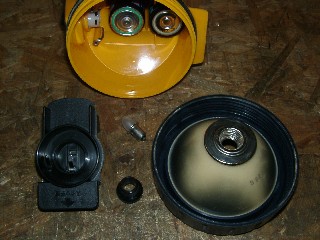

	多分　あなたのお家にもある単一電池が４本入るヤツです。 懐中電灯の中の部品はこれだけです。

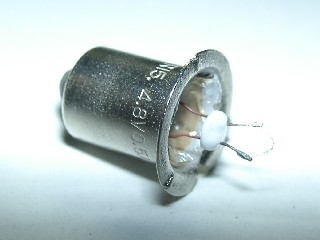

	電球の口金を利用したいのでガラスを割っちゃいました。 光源の中心位置も重要なのでフィラメントは残してありますが、採寸したら不要です。
	小さいヒートシンク（放熱板）の角を削って反射鏡の穴に通る形状にします。

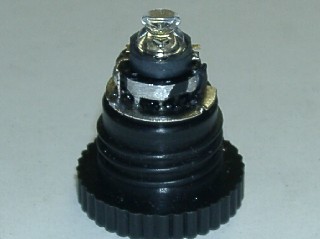

	電球の口金／ヒートシンク／ＬＥＤを機械的／電気的／熱伝導的に接合した物です（笑）。 この絵は、それを電球ホルダーに乗せた状態です。

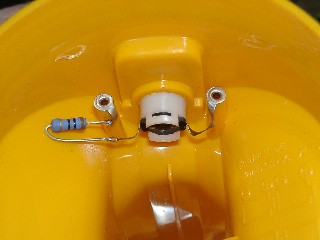

	６Ｖでは電流が流れすぎるので１０Ω１Ｗの抵抗を追加しました。

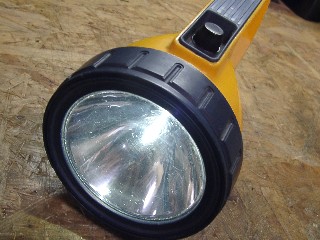

	こんな　どこにでもある　いわゆる　ふつ〜の懐中電灯がハイパワーＬＥＤなのがお洒落！ メチャクチャ明るいので正面からは直視出来ません。 思った通り大型反射鏡の効果で、白いスポット光が遠くまで飛びます。 また、思ったよりＬＥＤも抵抗も発熱していない事からＬＥＤの寿命と電池の寿命にも優しい状態になっていると思います。
